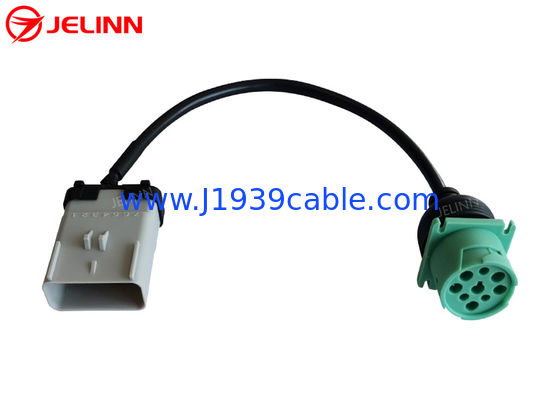

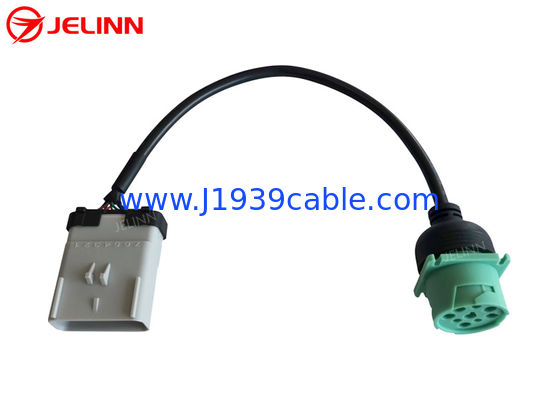

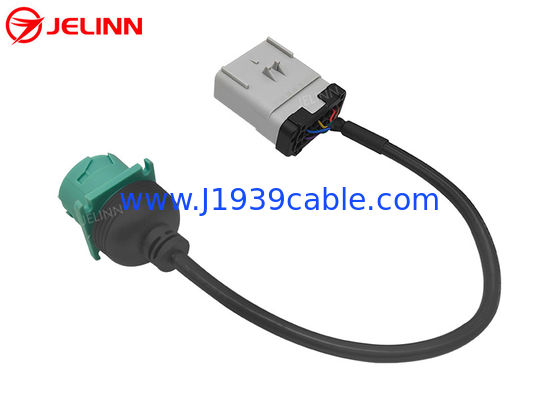

RP1226 Szary 14-pinowy męski na zielony typ 2 SAE Deutsch 9-pinowy kabel żeński J1939 J1939
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Złącze męskie RP1226: | odpowiednik Aptiv 54201416 | drut: | 20AWG, czysta miedź |
|---|---|---|---|
| Gniazdo żeńskie J1939: | odpowiednik Deutscha HD10-9-1939P-P080 | Kolor żeńskiej wtyczki 9-Pin J1939: | Zielony |
| Kołki lub zaciski: | miedź z niklowaniem lub złoceniem | Napięcie testowe: | DC300V 5M omów/10ms |
| High Light: | RP1226 do 9 pinów,kabel ELD RP1226,RP1226 do J1939 |
||
RP1226 Szary 14-pinowy męski na zielony typ 2 SAE Deutsch 9-pinowy kabel żeński J1939 J1939
Specyfikacja
| Złącze męskie RP1226 | odpowiednik Aptiv 54201416 |
| 9-stykowe złącze żeńskie J1939 | odpowiednik Deutscha HD10-9-1939P-P080 |
| Typ żeńskiej wtyczki 9-Pin J1939 | typ 2 |
| Kolor żeńskiej wtyczki 9-Pin J1939 | Zielony |
| Drut | 20AWG, czysta miedź |
| Materiał złącza męskiego RP1226 | PA66 + włókno szklane |
| Materiał z9-stykowyWtyk żeński J1939 | PA66 + włókno szklane |
| Pinout (schemat połączeń) | dostosowane |
| Długość kabla | 30 cm (12 cali) lub dostosowane |
| Kołki lub zaciski | miedź z niklowaniem lub złoceniem |
| Rezystancja kontaktu | maks. 3 omy |
| Rezystancja izolacji | 5M omów min. |
| Temperatura pracy | −25℃ ~ +85℃ |
| Testowanie | Testy w 100% otwarte, krótkie i chybione |
| Testowanie napięcia | DC300V 5M omów/10ms |
| Gwarancja | 1 rok |
Pinout (schemat połączeń)
Ogólnie rzecz biorąc, układ pinów (schemat połączeń) może wyglądać jak poniżej.
4 piny każdego złącza są okablowane.W kablu są 4 żyły 20AWG.
| RP1226 męski | Sygnał | 9-stykowe złącze żeńskie J1939 |
| 8 | Grunt | A |
| 1 | Moc baterii | B |
| 2 | J1939, S-CAN wysoki | C |
| 9 | J1939,S-CAN niski | D |
Czasami,Pinout (schemat połączeń) możebyć również jak poniżej.
6 pinów każdego złącza jest podłączonych.W kablu znajduje się 6 żył 20AWG.
| RP1226 męski | Sygnał | 9-stykowe złącze żeńskie J1939 |
| 8 | Grunt | A |
| 1 | Bateria | B |
| 2 | J1939, S-CAN wysoki | C |
| 9 | J1939,S-CAN niski | D |
| 6 | J1708, CAN wysoki | F |
| 13 | J1708, niski poziom CAN | G |
Pinout (schemat połączeń)można również dostosować do potrzeb klientów.
Wniosek
Zgodnie z zaleceniami TMC (Rady ds. Technologii i Konserwacji ATA) RP1226 Standardyzacja przesyłania wiadomości, niektóre ciężkie samochody ciężarowe z 2019 roku i nowsze, takie jak Kenworth, Peterbilt, Volvo, Mack i Freightliner w Ameryce Północnej, są wyposażone w złącze akcesoriów w kabinie po stronie kierowcy za deską rozdzielczą, w pobliżu panelu bezpieczników.Właściciel ciężarówki może sprawdzić Instrukcję producenta nadwozia, aby uzyskać więcej informacji.
ELD (elektroniczne urządzenia rejestrujące), urządzenia telematyczne lub inne urządzenia z rynku wtórnego, które wymagają danych z J1939, CAN lub J1708, należy podłączyć do tego złącza akcesoriów RP1226.W przeciwnym razie połączenia mogą nie podlegać gwarancji.
Jeśli posiadasz urządzenie wyposażone w 9-pinowy port J1939 i chcesz podłączyć je do ciężarówki wyposażonej w 14-pinowe złącze akcesoriów RP1226, musisz użyć tego kabla.
