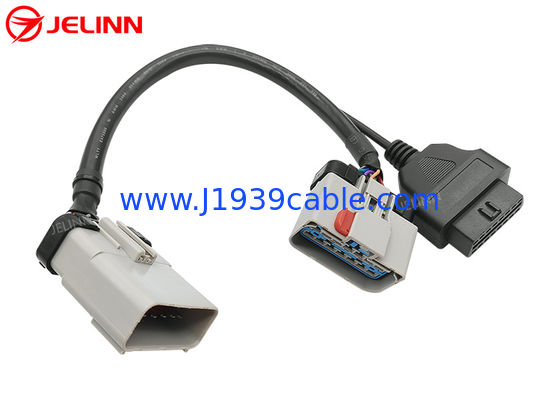

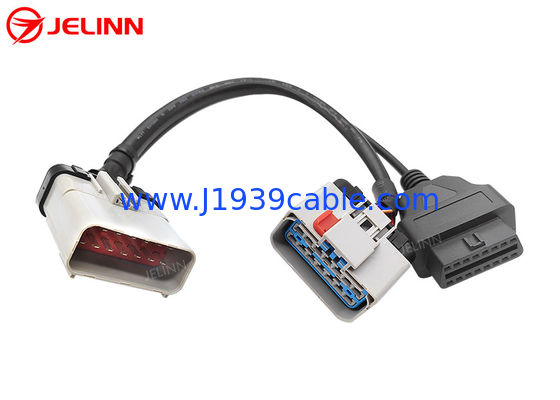

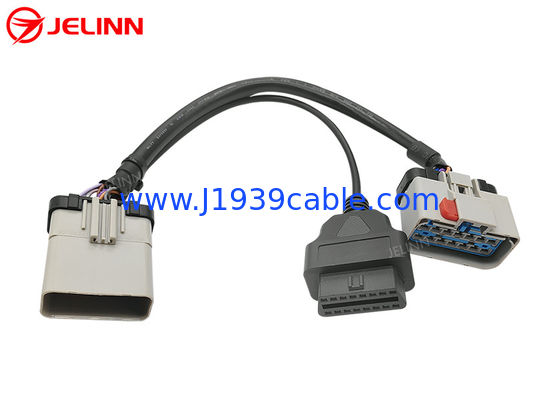

RP1226 Szary 14-pinowy męski na RP1226 żeński i 16-pinowy kabel OBD2 OBDII żeński Splitter Y
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Złącze męskie RP1226: | odpowiednik Aptiv 54201416 | Złącze żeńskie RP1226: | odpowiednik Aptiv 54201412 |
|---|---|---|---|
| Zaciski stykowe: | miedź z niklowaniem lub złoceniem | Rezystancja kontaktu: | maks. 3 omy |
| Rezystancja izolacji: | 5M omów min | Temperatura pracy: | −30℃ ~ +100℃ |
| High Light: | Kabel RP1226 do OBD2,RP1226 do OBD2,kabel Y RP1226 do OBD2 |
||
RP1226 Szary 14-pinowy męski na RP1226 żeński i 16-pinowy kabel OBD2 OBDII żeński Splitter Y
Specyfikacja
| Złącze męskie RP1226 | odpowiednik Aptiv 54201416 |
| Złącze żeńskie RP1226 | odpowiednik Aptiv 54201412 |
| Złącze żeńskie OBD2 | Standard |
| Drut | 20AWG, czysta miedź |
| Materiał złącza męskiego RP1226 | PA66 + włókno szklane |
| Materiał zZłącze żeńskie OBD2 | PA66 + włókno szklane |
| Pinout (schemat połączeń) | dostosowane |
| Długość kabla | 33 cm (13 cali) lub dostosowane |
| Kołki lub zaciski | miedź z niklowaniem lub złoceniem |
| Rezystancja kontaktu | maks. 3 omy |
| Rezystancja izolacji | 5M omów min. |
| Temperatura pracy | −30℃ ~ +100℃ |
| Testowanie | Testy w 100% otwarte, krótkie i chybione |
| Gwarancja | 1 rok |
Pinout (schemat połączeń)
Ogólnie rzecz biorąc, układ pinów (schemat połączeń) może wyglądać jak poniżej.
Ramię kablowe między złączem męskim RP1226 a złączem żeńskim RP1226 jest w pełni okablowane.W tym ramieniu kablowym znajduje się 14 drutów 20AWG.
4 piny złącza żeńskiego OBD2 są okablowane.są w pełni okablowane.W ramieniu kabla znajdują się 4 przewody 20AWG między złączem męskim RP1226 a złączem żeńskim OBD2.
| RP1226 męski | RP1226 kobieta | Sygnał | żeński OBD2 |
| 8 | 8 | Grunt | 4 lub 5 |
| 1 | 1 | Moc baterii | 16 |
| 2 | 2 | J1939, S-CAN wysoki | 6 |
| 9 | 9 | J1939,S-CAN niski | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Czasami,Pinout (schemat połączeń) możebyć również jak poniżej.
Ramię kablowe między złączem męskim RP1226 a złączem żeńskim RP1226 jest w pełni okablowane.W tym ramieniu kablowym znajduje się 14 drutów 20AWG.
6 pinów złącza żeńskiego OBD2 jest okablowanych.są w pełni okablowane.W ramieniu kabla znajduje się 6 przewodów 20AWG między złączem męskim RP1226 a złączem żeńskim OBD2.
| RP1226 męski | RP1226 kobieta | Sygnał | żeński OBD2 |
| 8 | 8 | Grunt | 4 lub 5 |
| 1 | 1 | Bateria | 16 |
| 2 | 2 | J1939, S-CAN wysoki | 6 |
| 9 | 9 | J1939,S-CAN niski | 14 |
| 6 | 6 | J1708, CAN wysoki | 12 |
| 13 | 13 | J1708, niski poziom CAN | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
Pinout (schemat połączeń)można również dostosować do potrzeb klientów.
Wniosek
Zgodnie z zaleceniami TMC (Rady ds. Technologii i Konserwacji ATA) RP1226 Standardyzacja przesyłania wiadomości, niektóre ciężkie samochody ciężarowe z 2019 roku i nowsze, takie jak Kenworth, Peterbilt, Volvo, Mack i Freightliner w Ameryce Północnej, są wyposażone w złącze akcesoriów w kabinie po stronie kierowcy za deską rozdzielczą, w pobliżu panelu bezpieczników.Właściciel ciężarówki może sprawdzić Instrukcję producenta nadwozia, aby uzyskać więcej informacji.
ELD (elektroniczne urządzenia rejestrujące), urządzenia telematyczne lub inne urządzenia z rynku wtórnego, które wymagają danych z J1939, CAN lub J1708, należy podłączyć do tego złącza akcesoriów RP1226.W przeciwnym razie połączenia mogą nie podlegać gwarancji.
Jeśli posiadasz urządzenie z 16-pinowym portem OBD2 i chciałbyś podłączyć je do ciężarówki wyposażonej w 14-pinowe złącze akcesoriów RP1226, ten kabel jest potrzebny.
W ciężarówce znajduje się tylko jedno złącze akcesoriów RP1226.Jeśli chcesz, aby złącze akcesoriów RP1226 było dostępne po podłączeniu urządzenia OBD2, ten rozgałęźnik Y jest dobrym wyborem.
