Szczegóły Produktu:
Zapłata:
|
| Drut: | 20AWG, czysta miedź | Przypisanie pinów lub pinki: | niestandardowe |
|---|---|---|---|
| J1939 Kobieta wtyczka: | odpowiednik Deutsch HD16-9-1939S-P080 | Rodzaj wtyku żeńskiego J1939: | typ 2 |
| Kolor J1939 Wtyczka żeńska: | Zielona | Temperatura pracy: | −25 ℃ ~ +85 ℃ |
| Podkreślić: | Kabel Deutsch J1939 do OBDII,kabel żeński J1939 do kabla żeńskiego OBD2,kabel żeński Deutsch 9-pinowy do kabla żeńskiego OBD2 |
||

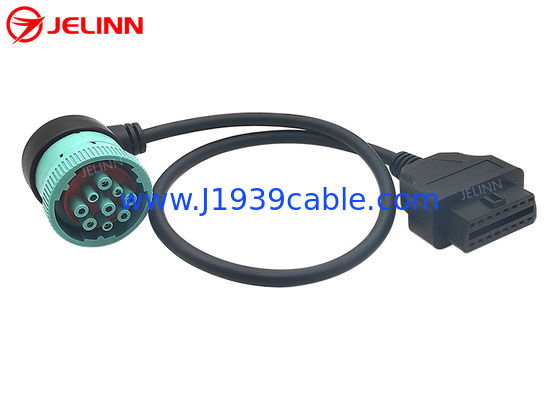

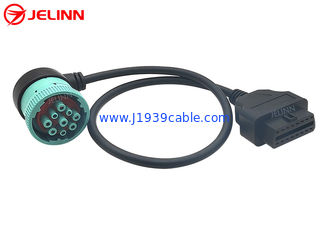

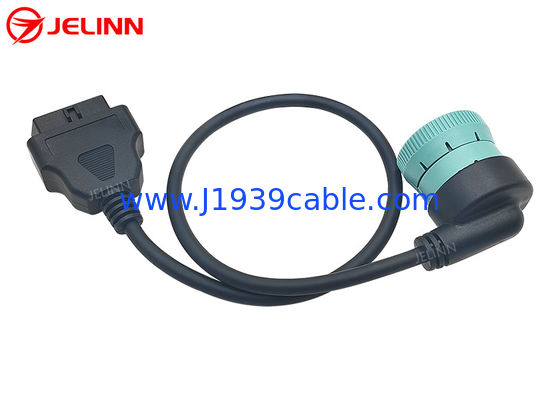

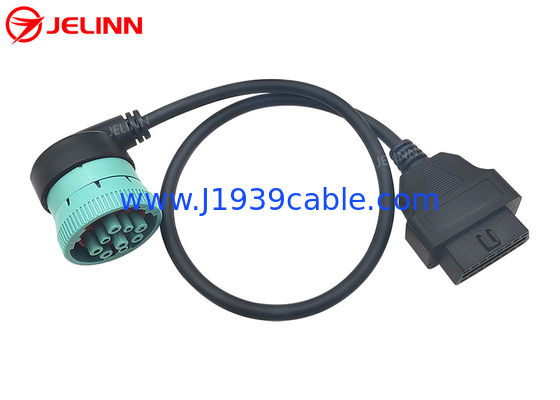

Prawy kąt Zielony J1939 Deutsch 9-Pin Female do J1962 OBD2 16 Pin Female Kabel
Specyfikacja
| J1939 kobieca wtyczka | równowartość Deutsch HD16-9-1939S-P080 |
| Rodzaj płaszczyzny płaszczyzny J1939 | Rodzaj 2 |
| Kolor płytki J1939 | Zielona |
| Włókna | 20AWG, miedź czysta |
| Materiał plug J1939 | PA66 + włókno szklane |
| Material wtyczki OBD2 OBDII | PA66 |
| Przypisanie lub wyłączanie | niestandardowe |
| Długość kabla | niestandardowe |
| Włókiennicze lub końcówki | z miedzi, niklowanej lub pozłacanej |
| Odporność kontaktowa | Maksymalnie 3 ohmy. |
| Odporność na izolację | 5M ohm min. |
| Temperatura pracy | -25°C ~ +85°C |
| Badania | 100% otwarte, krótkie i błędne badanie przewodów |
| Napięcie badawcze | DC300V 5M ohm/10ms |
| Gwarancja | 1 rok |
J1939Deutsch 9-PinKobieta wtyczka jest zielona.Końcówka żółtej gniazdki J1939 ma prosty kąt 90 stopni, co może pomóc zaoszczędzić trochę miejsca podczas łączenia i instalowania urządzeń telematycznych.
J1939Deutsch 9 Pinżeński złącze jest typu 2, więc jego Pin F jest z mniejszą średnicą jak Pin C i J. Typ 2 J1939Deutsch 9 Pinwtyczki żeńskie mogą być zgodne z typem 1 lub typem 2 J1939Deutsch 9 Pinmęskie wtyczki.
Przypisanie lub wyłączanie
Ogólnie rzecz biorąc, przypisanie szpilki lub wydanie szpilki będzie wyglądało następująco (4 szpilki do podłączenia):
| OBD2 kobieta | Sygnał | J1939 kobieta |
| 5 | Powierzchnia | A |
| 16 | Akumulator | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
Czasami...przypisanie pin lub pin out może być również tak (6 pinówdo podłączenia):
| OBD2 kobieta | Sygnał | J1939 kobieta |
| 5 | Powierzchnia | A |
| 16 | Akumulator | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
Czasami...przypisanie pin lub pin out może być również tak (6 pinówdo podłączenia):
| OBD2 kobieta | Sygnał | J1939 kobieta |
| 5 | Powierzchnia | A |
| 16 | Akumulator | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
Jeśli nie potrzebujesz przewodów J1708Lepiej ich nie łączyć, ponieważ czasami dodane linie mogą zakłócać działanie niektórych trackerów GPS..
Przypisanie szpilki lub szpilka można również dostosować według potrzeb.
Zastosowanie
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)Linie danych J1939 +/- są podłączone do linii CAN +/-, a linie zasilania i naziemne są również podłączone.
Wspólnym zastosowaniem jest połączenieurządzenia telematyczne, zarządzania flotą lub transportu ciężarowego, takie jak:Trackery GPS do ciężkich pojazdów użytkowych, które mają 9-pin okrągłe złącza Deutsch.
Kabel ten umożliwi również urządzenie do skanowania OBD2 lubczytnik kodu usterkiNależy pamiętać, że większość oprogramowania i skanerów OBD2 opiera się na odczycie PID, które są pojedynczymi parametrami.J1939 to protokół oparty na PGNNarzędzie do skanowania musi być w stanie obsługiwać PGN, jeśli ma pracować z tym kablem.
