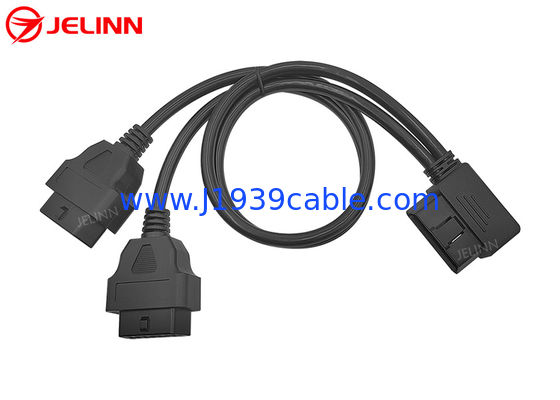

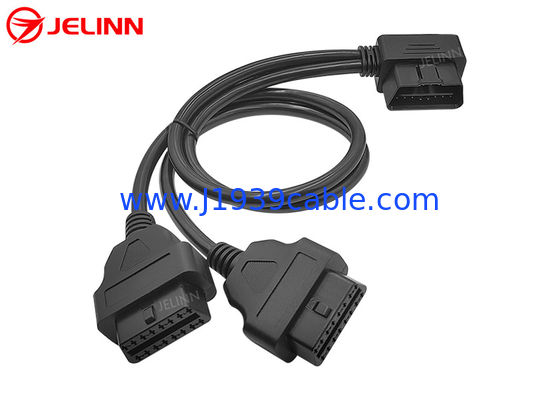

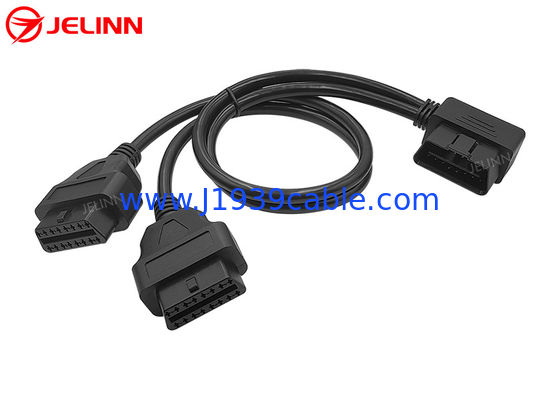

OBD2 OBDII 16-pinowy kątowy męski na podwójny żeński okrągły kabel typu Split Y

OBD2 OBDII 16-pinowy kątowy męski na podwójny żeński okrągły kabel typu Split Y

OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable
OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable

Duży Obraz :  OBD2 OBDII 16-pinowy kątowy męski na podwójny żeński okrągły kabel typu Split Y Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: OEM
Orzecznictwo: RoHS
Numer modelu: OBD2 OBDII
Zapłata:
Minimalne zamówienie: 100 SZT.
Cena: Please email us for prices
Szczegóły pakowania: Torby PE, a następnie kartony
Czas dostawy: 3-30 dni roboczych
Zasady płatności: T / T, Payoneer, Western Union, PayPal, L / C
Możliwość Supply: 50 000 SZTUK miesięcznie
Szczegółowy opis produktu
Piny męskiej wtyczki OBD2: miedziane, niklowane lub pozłacane Zaciski złącza żeńskiego OBD2: miedziane, niklowane lub pozłacane
Testowanie: Testowanie w 100% otwartych, krótkich i błędnych przewodów Drut: 26AWG, czysta miedź
Overmold męskiej wtyczki OBD2;: kąt prosty 90 stopni Materiał części wytłoczonej: PCV
High Light:

Rozdzielacz OBD

,

kabel rozdzielający OBDII

,

rozdzielacz J1962 Y

OBD2 OBDII 16-pinowy kabel kątowy męski na podwójny żeński okrągły kabel typu Split Y


Specyfikacja



Wtyczka męska OBD2; standard
Piny męskiej wtyczki OBD2 miedziane, niklowane lub pozłacane
Overmold męskiej wtyczki OBD2; kąt prosty 90 stopni
Złącza żeńskie OBD2 standard
Zaciski złączy żeńskich OBD2 miedziane, niklowane lub pozłacane
Overmold złączy żeńskich OBD2 proste
Materiał części wytłoczonej PCV
Kształt kabla okrągły
Drut 26AWG, czysta miedź
Materiał złączy męskich i żeńskich OBD2 PA66
Przypisanie lub przypięcie pinów dostosowane
Długość kabla dostosowane
Odporność na kontakt maks. 3 omy
Rezystancja izolacji 5M omów min.
Temperatura pracy -25℃ ~ +85℃
Testowanie Testowanie w 100% otwartych, krótkich i błędnych przewodów
Testowanie napięcia DC300V 5M omów/10ms
Gwarancja 1 rok


Jest to kabel Y z 3 końcami męskiej wtyczki OBD2 i dwoma złączami żeńskimi OBD2.



Złącze żeńskie OBD2 OBDII jest wyposażone w trwałe terminale wysokiej jakości, które są bardziej odpowiednie do środowiska testowego lub diagnostycznego, w którym urządzenia (podłączone do złącza żeńskiego OBD2) są często podłączane i odłączane.


Formowana plastikowa część wtryskowa na końcach 16-stykowych złączy żeńskich OBD2 OBDII sprawia, że ​​kabel wychodzi prosto.



OBD2 OBDII 16-pinowy kątowy męski na podwójny żeński okrągły kabel typu Split Y 0




Przypisanie lub przypięcie pinów

Przypisanie lub wyprowadzenie pinów może wyglądać tak:



Wtyczka męska OBD2; Złącze żeńskie OBD2 1 Złącze żeńskie OBD2 2
2 2 2
5 5 5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


Jeśli chodzi o ten pin, czarne przewody w obu okrągłych kablach są podłączone do pinu 5. Jest 8 pinów podłączonych, więc w obu okrągłych kablach jest 8 przewodów 26 AWG.

Przypisanie pinów lub wyprowadzenie pinów może również wyglądać tak:



Wtyczka męska OBD2; Złącze żeńskie OBD2 1 Złącze żeńskie OBD2 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Jeśli chodzi o to wyprowadzenie, wszystkie 16 pinów złączy męskich i żeńskich OBD2 jest okablowanych, więc w obu okrągłych kablach jest 16 przewodów 26 AWG.


Podanie

Ten kabel Y służy do połączenia telematyka, urządzenia M2M, urządzenia IoV (Internet of Vehicles), urządzenia do zarządzania flotą, lokalizatory GPS OBD2 lub narzędzia do tuningu samochodów do żeńskich portów diagnostycznych OBD2 pojazdów.



W każdym pojeździe jest tylko jeden żeński port diagnostyczny OBD2.Jeśli chcesz podłączyć dwa urządzenia telematyczne lub IoV z męskimi portami OBD2 w pojeździe, ten kabel OBD2 OBDII męski na podwójny żeński rozdzielacz Y może w tym pomóc.Ten kabel Y dzieli oryginalny żeński port diagnostyczny OBD2.Włóż męską wtyczkę OBD2 tego kabla rozgałęźnika Y do żeńskiego portu diagnostycznego OBD2 w pojeździe.Sprawdź, czy telematyka lub urządzenia IoV mogą być kompatybilne z napięciem pojazdu (12 V lub 24 V).To jest ważne!Wyłącz silnik, a następnie podłącz te dwa urządzenia telematyczne lub IoV odpowiednio do dwóch złączy żeńskich OBD2.

Ten kabel może być również używany do podłączenia urządzeń diagnostycznych OBD2 lub skanerów lub czytniki kodów usterek.
