Szczegóły Produktu:
Zapłata:
|
| J1939 Kobiece gniazda: | odpowiednik Deutsch HD16-9-1939S-P080 | Rodzaj gniazda żeńskiego J1939: | typ 2 |
|---|---|---|---|
| Drut: | 20AWG, czysta miedź | Temperatura pracy: | −25 ℃ ~ +85 ℃ |
| Kołki lub zaciski: | z miedzi, niklowanej lub pozłacanej | Rezystancja izolacji: | 5M ohm min. |
| Podkreślić: | PT30,9 szpilkowy kabel elektryczny,pt 30 urządzenie elektronicznego rejestrowania |
||

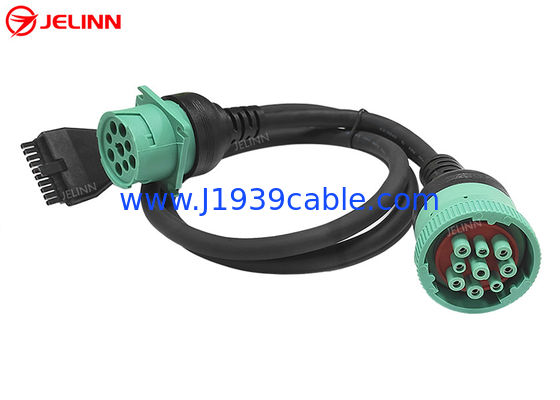

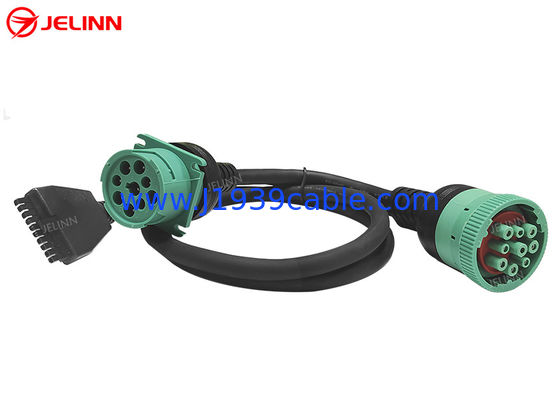

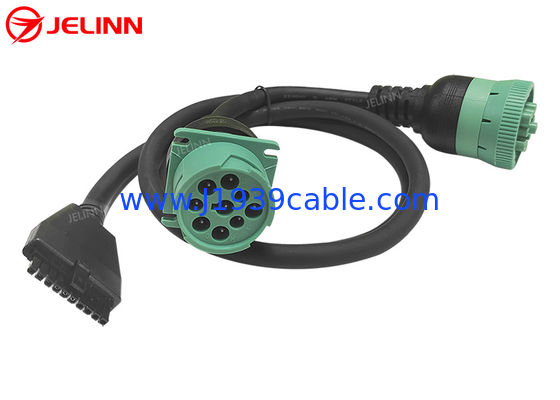

PT30 ELD 9 Pin J1939 Splitter Y Kabel do PT 30 Elektronicznego Urządzenia Rejestrującego Ciężki
Pojazdy ciężarowe w Ameryce Północnej
Specyfikacja
| J1939 kobiecy gniazdo | równowartość Deutsch HD16-9-1939S-P080 |
| Rodzaj gniazda J1939 | Rodzaj 2 |
| Kolor płaszczyzny płaszczyzny płaszczyzny J1939 | Zielona |
| Włókna | 20AWG, miedź czysta |
| Materiał złącza OBD2 OBDII | PA66 |
| Materiał płaszczyzny żółtej J1939 | PA66+ włókno szklane |
| Długość kabla | niestandardowe |
| Przypisanie pinów lub pinout | niestandardowe |
| Włókiennicze lub końcówki | z miedzi, niklowanej lub pozłacanej |
| Odporność kontaktowa | Maksymalnie 3 ohmy. |
| Odporność na izolację | 5M ohm min. |
| Temperatura pracy | -25°C ~ +85°C |
| Napięcie badawcze | DC300V 5M ohm/10ms |
| Badania | 100% otwarte, krótkie i błędne badanie przewodów |
| Gwarancja | 12 miesięcy |
J1939Deutsch 9-PinWstrzyknięcie PVC na końcu J1939Deutsch 9-PinKobieta jest pod kątem 90 stopni.
W sprawieDeutsch 9 PinKobieta gniazdo jest typu 2, więc jego Pin F ma mniejszą średnicę niż Pin C i Pin J. Kobieta gniazdo typu 2 J1939 może być wstawione w typ 1 lub typ 2 J1939 male receptacles.
Kobieta złącza OBD2 jest wyposażona w końcówki KET, które sprawiają, że kobieca złącza OBD2 jest bardziej wytrzymała.
Przypisanie lub wyłączanie
Ogólnie rzecz biorąc, przypisanie szpilki lub pinout będzie wyglądało następująco (4 szpilki do podłączenia):
| OBD2 kobieta | Sygnał | J1939 kobieta |
| 4 lub 5 | Powierzchnia | A |
| 16 | Akumulator | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
Czasami...przypisanie szpilki lub pinout może być również tak (6 szpilkido podłączenia):
| OBD2 kobieta | Sygnał | J1939 kobieta |
| 4 lub 5 | Powierzchnia | A |
| 16 | Akumulator | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
Czasami...przypisanie szpilki lub pinout może być również tak (6 szpilkido podłączenia):
| OBD2 kobieta | Sygnał | J1939 kobieta |
| 4 lub 5 | Powierzchnia | A |
| 16 | Akumulator | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
Jeśli nie potrzebujesz przewodów J1708Lepiej ich nie łączyć, ponieważ czasami dodane linie mogą zakłócać działanie niektórych trackerów GPS..
Przypisanie pinów lub pinout można również dostosować do potrzeb.
Zastosowanie
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)Linie danych J1939 +/- są podłączone do linii CAN +/-, a linie zasilania i naziemne są również podłączone.
Wspólnym zastosowaniem jest połączenieurządzenia telematyczne, zarządzania flotą lub technologii transportowych, takie jak:Trackery GPS do ciężkich pojazdów użytkowych, które mają 9-pin okrągłe złącza Deutsch.
Kabel ten umożliwi również urządzenie do skanowania OBD2 lubczytnik kodu usterkiNależy pamiętać, że większość oprogramowania i skanerów OBD2 opiera się na odczycie PID, które są pojedynczymi parametrami.J1939 to protokół oparty na PGNNarzędzie do skanowania musi być w stanie obsługiwać PGN, jeśli ma pracować z tym kablem.
