Okrągły kabel zasilający Volkswagen Y OBD2 do podłączenia telematyki / urządzeń M2M

Okrągły kabel zasilający Volkswagen Y OBD2 do podłączenia telematyki / urządzeń M2M

OBD2 OBDII Male to Volkswagen OBD2 Female and OBD2 Female Splitter Y Cable
OBD2 OBDII Male to Volkswagen OBD2 Female and OBD2 Female Splitter Y Cable OBD2 OBDII Male to Volkswagen OBD2 Female and OBD2 Female Splitter Y Cable

Duży Obraz :  Okrągły kabel zasilający Volkswagen Y OBD2 do podłączenia telematyki / urządzeń M2M Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: OEM
Orzecznictwo: RoHS
Numer modelu: OBD2 OBDII
Zapłata:
Minimalne zamówienie: 100 SZT.
Cena: Please email us for prices
Szczegóły pakowania: Torby PE, a następnie kartony
Czas dostawy: 3-30 dni roboczych
Zasady płatności: T / T, Payoneer, Western Union, PayPal, L / C
Możliwość Supply: 50 000 SZTUK miesięcznie
Szczegółowy opis produktu
Piny męskiej wtyczki OBD2: miedziane, niklowane lub pozłacane Zaciski złącza żeńskiego OBD2: miedziane, niklowane lub pozłacane
Złącze żeńskie Volkswagen OBD2: odpowiednik oryginału Wspólne złącze żeńskie OBD2: standard, z zaciskami KET
Testowanie: Testowanie w 100% otwartych, krótkich i błędnych przewodów Testowanie napięcia: DC300V 5M omów/10ms
High Light:

Kabel OBDII Y

,

kabel Volkswagen J1962 Y

,

kabel Volkswagen OBD2 Y

OBD2 OBDII męski na Volkswagen OBD2 żeński i kabel żeński OBD2 rozdzielacz Y


Specyfikacja



Wtyczka męska OBD2; standardowe, 12V/24V
Piny męskiej wtyczki OBD2 miedziane, niklowane lub pozłacane
Overmold męskiej wtyczki OBD2; proste
Złącze żeńskie Volkswagen OBD2 odpowiednik oryginału
Wspólne złącze żeńskie OBD2 standard, z zaciskami KET
Zaciski złączy żeńskich OBD2 miedziane, niklowane lub pozłacane
Overmold złącza żeńskiego OBD2 proste
Materiał części wytłoczonej PCV
Kształt kabla okrągły
Drut 26AWG, czysta miedź
Materiał złączy męskich i żeńskich OBD2 PA66
Przypisanie lub przypięcie pinów dostosowane
Długość kabla dostosowane
Odporność na kontakt maks. 3 omy
Rezystancja izolacji 5M omów min.
Temperatura pracy -25℃ ~ +85℃
Testowanie Testowanie w 100% otwartych, krótkich i błędnych przewodów
Testowanie napięcia DC300V 5M omów/10ms
Gwarancja 1 rok

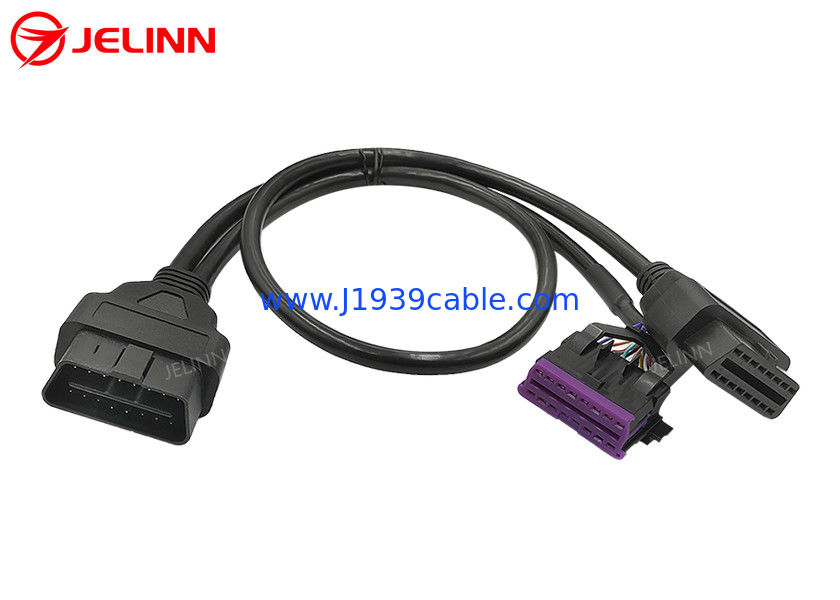

Jest to kabel Y z 3 końcami męskiej wtyczki OBD2, zastępcze złącze żeńskie Volkswagen OBD2 i wspólne złącze żeńskie OBD2.

Wspólne złącze żeńskie OBD2 OBDII J1962 jest wyposażone w wysokiej jakości trwałe terminale KET, które są bardziej odpowiednie do środowiska testowego lub diagnostycznego, w którym urządzenia są często podłączane i odłączane.

Okrągły kabel zasilający Volkswagen Y OBD2 do podłączenia telematyki / urządzeń M2M 0

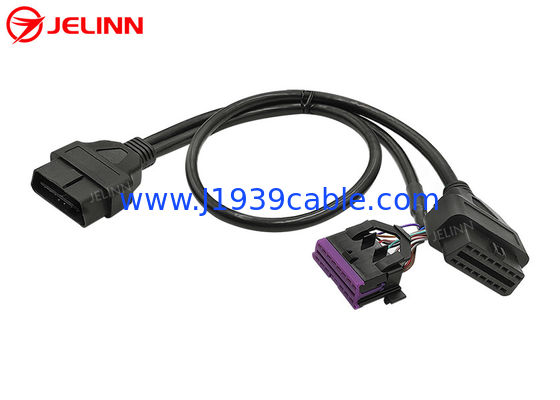

Formowana plastikowa część wtryskowa na końcach 16-pinowych złączy żeńskich i męskich OBD2 OBDII sprawia, że ​​kabel wychodzi prosto.



Okrągły kabel zasilający Volkswagen Y OBD2 do podłączenia telematyki / urządzeń M2M 1



Możemy wykonać różne nakładki na końcówki złączy żeńskich i męskich OBD2 OBDII.Jeśli nie podobają Ci się nakładki na końcach złączy żeńskich i męskich OBD2 OBDII, jak pokazano na zdjęciach lub chciałbyś mieć własną nakładkę z logo Twojej firmy lub masz specjalne wymagania dotyczące aplikacji, możemy i mamy możliwość zrobić dla ciebie nową nakładkę z rozsądną opłatą.Co więcej, możemy zrobić to nawet za darmo, o ile zamówienie wynosi 5000 sztuk lub więcej.

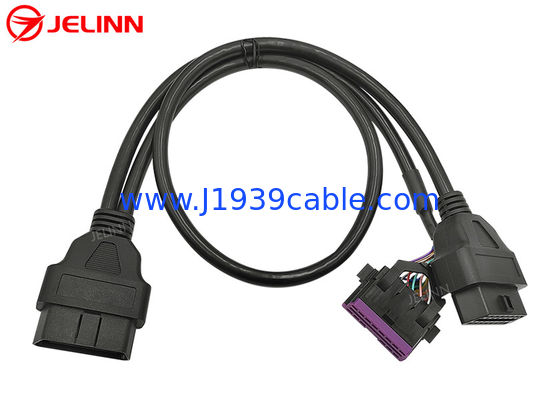

Pośrodku męskiej wtyczki OBD2 OBDII znajduje się szczelina na przegrodzie.Ten rodzaj męskiej wtyczki OBD2 można podłączyć do żeńskich portów OBD2 pojazdów 24V/12V.



Okrągły kabel zasilający Volkswagen Y OBD2 do podłączenia telematyki / urządzeń M2M 2




Przypisanie lub przypięcie pinów

Przypisanie lub wyprowadzenie pinów może wyglądać tak:



Wtyczka męska OBD2; Złącze żeńskie Volkswagen OBD2 wspólne złącze żeńskie OBD2;
1 1 /
2 2 2
3 3 /
4+5 4+5 4+5
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


Jeśli chodzi o ten pin, pin 4 i pin 5 złącza męskiego i żeńskiego OBD2 OBDII są połączone krótkim przewodem.Czarny przewód w kablu głównym jest podłączony do styku 4 lub styku 5. Jest 9 styków okablowanych, ale w kablu jest 8 przewodów 26 AWG od męskiej wtyczki OBD2 do wspólnego złącza żeńskiego OBD2.Wszystkie 16 pinów męskiej wtyczki OBD2 do żeńskiego złącza Volkswagen OBD2 są okablowane, więc w kablu od męskiej wtyczki OBD2 do żeńskiego złącza Volkswagen OBD2 jest 16 przewodów 26AWG.

Przypisanie pinów lub wyprowadzenie pinów może również wyglądać tak:



Wtyczka męska OBD2; Złącze żeńskie Volkswagen OBD2 wspólne złącze żeńskie OBD2;
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Jeśli chodzi o to wyprowadzenie, wszystkie 16 pinów złączy męskich i żeńskich OBD2 jest okablowanych, więc w obu kablach jest 16 przewodów 26AWG.

Przypisanie lub wyprowadzenie pinów można również dostosować do własnych potrzeb.Jeśli nie ma potrzeby podłączania większej liczby pinów, sugerujemy po prostu podłączenie niezbędnych pinów, których potrzebujesz, a cena może być niższa, ponieważ koszty surowców i robocizny są niższe.


Podanie

Ten kabel Y służy do połączenia telematyka, urządzenia M2M, urządzenia IoV (Internet of Vehicles), urządzenia do zarządzania flotą, lokalizatory GPS OBD2, narzędzia do programowania OBD2 CAN, narzędzia do tuningu ECU lub narzędzia do tuningu wydajności samochodów do 16-pinowych żeńskich portów diagnostycznych OBD2.



Ten kabel OBD2 OBDII Y umożliwia relokację portów lub podłączenie wielu urządzeń telematycznych lub IoV.Wyjmij oryginalny żeński port diagnostyczny Volkswagen OBD2 z jego oryginalnej lokalizacji za pomocą narzędzi, jeśli to konieczne, a następnie włóż męską wtyczkę OBD2 na końcu tego kabla OBD2 Y do oryginalnego żeńskiego portu diagnostycznego Volkswagen OBD2.Zainstaluj zastępcze złącze żeńskie Volkswagen OBD2 na jednym końcu końców Y z powrotem do pierwotnego położenia żeńskiego portu diagnostycznego OBD2 w samochodzie.Następnie możesz podłączyć telematykę lub urządzenie IoV do wspólnego żeńskiego złącza OBD2 na drugim końcu końców Y.Możesz również podłączyć inne urządzenie telematyczne lub tuningowe do żeńskiego złącza OBD2, które zostało zainstalowane w pierwotnej lokalizacji lub pozostawić to żeńskie złącze OBD2 dostępne do użytku diagnostycznego w przyszłości.Jeśli zostawisz dostępne zastępcze złącze żeńskie OBD2 Volkswagena, a następnie ukryjesz telematykę lub urządzenie IoV podłączone do wspólnego złącza żeńskiego OBD2, to nikt nie będzie wiedział, że zainstalowałeś te urządzenia bez otwierania panelu.

Ten kabel może być również używany do podłączenia urządzeń diagnostycznych OBD2 lub skanerów lub czytniki kodów usterek (z odpowiednim oprogramowaniem).
