Szczegóły Produktu:
Zapłata:
|
Piny męskiej wtyczki OBD2: | miedziane, niklowane lub pozłacane | Zaciski złącza żeńskiego OBD2: | miedziane, niklowane lub pozłacane |
---|---|---|---|
Złącze żeńskie BMW OBD2: | odpowiednik oryginału | Wspólne złącze żeńskie OBD2: | standard, z zaciskami KET |
Overmold męskiej wtyczki OBD2;: | proste | Overmold złącza żeńskiego OBD2: | proste |
High Light: | Rozdzielacz OBDII Y,kabel BMW OBD2 Y,kabel BMW J1962 Y |
OBD OBDII Męski na BMW OBD2 Żeński i OBD2 Żeński Kabel Split Y
Specyfikacja
Wtyczka męska OBD2; | standard |
Piny męskiej wtyczki OBD2 | miedziane, niklowane lub pozłacane |
Overmold męskiej wtyczki OBD2; | proste |
Złącze żeńskie BMW OBD2 | odpowiednik oryginału |
Wspólne złącze żeńskie OBD2 | standard |
Zaciski złączy żeńskich OBD2 | Marka KET, miedziana, niklowana lub pozłacana |
Overmold złącza żeńskiego OBD2 | proste |
Materiał części wytłoczonej | PCV |
Kształt kabla | okrągły |
Drut | 26AWG, czysta miedź |
Materiał złączy męskich i żeńskich OBD2 | PA66 |
Przypisanie lub przypięcie pinów | dostosowane |
Długość kabla | dostosowane |
Odporność na kontakt | maks. 3 omy |
Rezystancja izolacji | 5M omów min. |
Temperatura pracy | -25℃ ~ +85℃ |
Testowanie | Testowanie w 100% otwartych, krótkich i błędnych przewodów |
Testowanie napięcia | DC300V 5M omów/10ms |
Gwarancja | 1 rok |

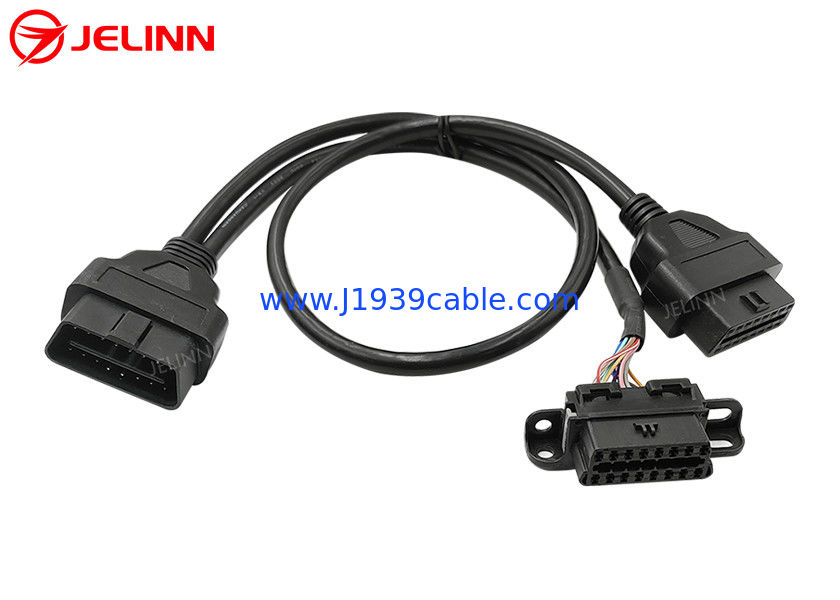

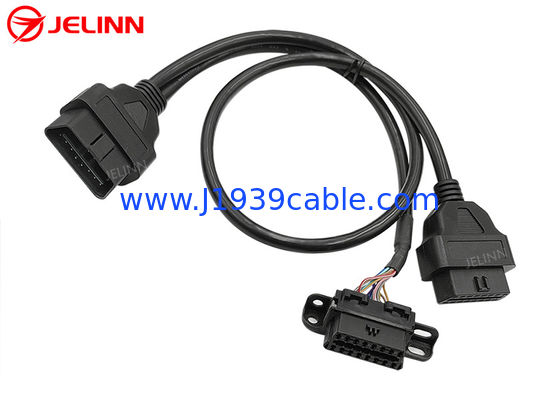

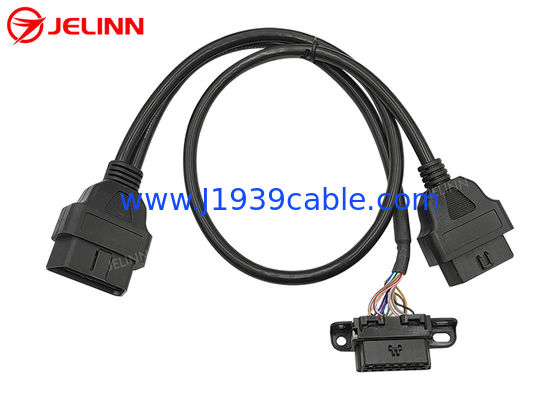

Jest to kabel Y z 3 końcami męskiej wtyczki OBD2, zamienne złącze żeńskie BMW OBD2 i wspólne złącze żeńskie OBD2.
Formowana plastikowa część wtryskowa na końcach 16-pinowych złączy żeńskich i męskich OBD2 OBDII sprawia, że kabel wychodzi prosto.
Przypisanie lub przypięcie pinów
Przypisanie lub wyprowadzenie pinów może wyglądać tak:
Wtyczka męska OBD2; | Złącze żeńskie BMW OBD2 | wspólne złącze żeńskie OBD2; |
1 | 1 | / |
2 | 2 | 2 |
3 | 3 | / |
4 | 4 | 4 |
5 | 5 | / |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | / |
9 | 9 | / |
10 | 10 | 10 |
11 | 11 | / |
12 | 12 | / |
13 | 13 | / |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Jeśli chodzi o ten pin, czarne przewody w obu okrągłych kablach są podłączone do pinu 4 złącza męskiego i żeńskiego OBD2 OBDII.Okablowanych jest 8 pinów, więc w okrągłym kablu jest 8 przewodów 26AWG od męskiej wtyczki OBD2 do wspólnego złącza żeńskiego OBD2.Wszystkie 16 pinów męskiej wtyczki OBD2 do żeńskiego złącza BMW są okablowane, więc w kablu jest 16 przewodów 26AWG od męskiej wtyczki OBD2 do żeńskiego złącza BMW OBD2.
Przypisanie pinów lub wyprowadzenie pinów może również wyglądać tak:
Wtyczka męska OBD2; | Złącze żeńskie BMW OBD2 | wspólne złącze żeńskie OBD2; |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Jeśli chodzi o to wyprowadzenie, wszystkie 16 pinów złączy męskich i żeńskich OBD2 jest okablowanych, więc w obu okrągłych kablach jest 16 przewodów 26 AWG.
Podanie
Ten kabel Y służy do połączenia telematyka, urządzenia IoV, urządzenia do zarządzania flotą, lokalizatory GPS OBD2, narzędzia do tuningu ECU lub narzędzia do tuningu wydajności samochodów do żeńskich portów diagnostycznych OBD2 pojazdów.
Ten kabel OBD2 OBDII Y umożliwia relokację portów lub podłączenie wielu urządzeń telematycznych lub IoV.W razie potrzeby zdejmij oryginalny żeński port diagnostyczny BMW OBD2 z jego pierwotnej lokalizacji za pomocą narzędzi, a następnie włóż męską wtyczkę OBD2 na końcu tego kabla OBD2 Y do oryginalnego żeńskiego portu diagnostycznego BMW OBD2.Zainstaluj zamienne złącze żeńskie BMW OBD2 na jednym końcu końców Y z powrotem do pierwotnej lokalizacji żeńskiego portu diagnostycznego OBD2 w samochodzie.Następnie możesz podłączyć telematykę lub urządzenie IoV do wspólnego żeńskiego złącza OBD2 na drugim końcu końców Y.Możesz również podłączyć inne urządzenie telematyczne lub tuningowe do żeńskiego złącza OBD2, które zostało zainstalowane w pierwotnej lokalizacji lub pozostawić to żeńskie złącze OBD2 dostępne do użytku diagnostycznego w przyszłości.Jeśli zostawisz dostępne zastępcze złącze żeńskie BMW OBD2, a następnie ukryjesz telematykę lub urządzenie IoV podłączone do wspólnego złącza żeńskiego OBD2, to nikt nie będzie wiedział, że zainstalowałeś te urządzenia bez otwierania panelu.
