Szczegóły Produktu:
Zapłata:
|
| Złącze męskie RP1226: | odpowiednik Aptiv 54201416 | Złącze żeńskie RP1226: | odpowiednik Aptiv 54201412 |
|---|---|---|---|
| Zaciski stykowe: | miedź z niklowaniem lub złoceniem | Rezystancja styku: | maks. 3 omy |
| Rezystancja izolacji: | 5M omów min | Temperatura pracy: | −30℃ ~ +100℃ |
| Podkreślić: | Kabel RP1226,Kabel rp1226 y,Kabel rp1226 14pin y |
||

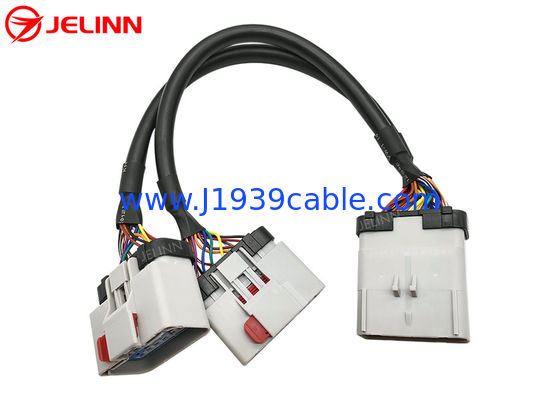

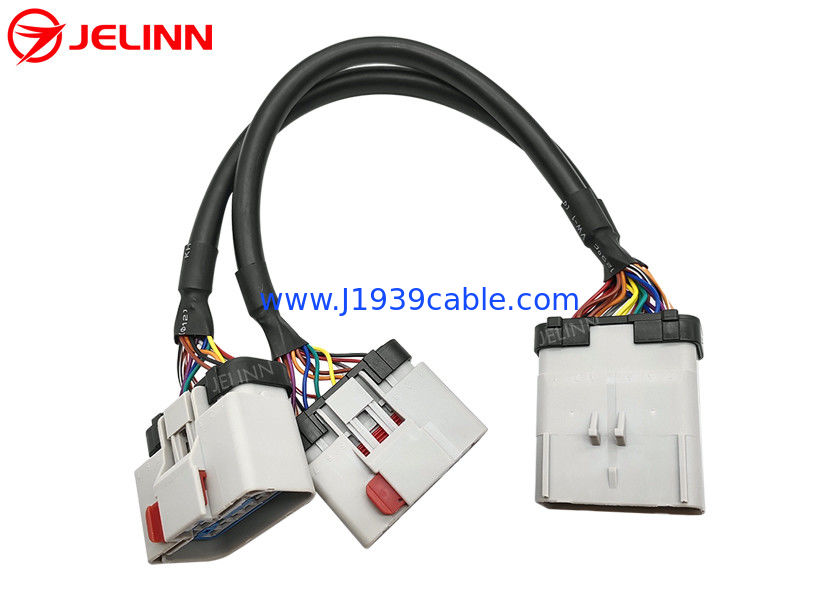

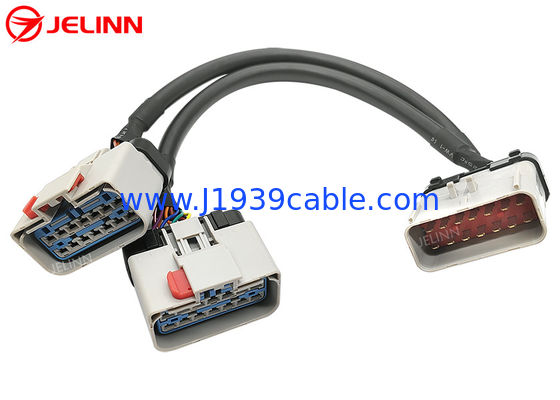

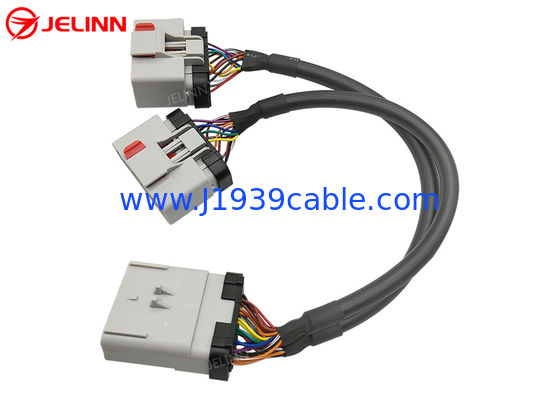

RP1226 14 Pin 14pin Jeden męski do podwójnej kobiecej splitter Y kabel
Specyfikacja
| RP1226 łącznik męski | równowartość Aptiv 54201416 |
| Kobieta łącznik RP1226 | ekwiwalent Aptiv 54201412 |
| Kobietowy złącze OBD2 | Standardowy |
| Włókna | 20AWG, miedź czysta |
| Materiał męskiego złącza RP1226 | PA66 + włókno szklane |
| MateriałKobietowy złącze OBD2 | PA66 + włókno szklane |
| Wyjście (diagram okablowania) | niestandardowe |
| Długość kabla | 33cm (13 cali) lub na zamówienie |
| Włókiennicze lub końcówki | miedzi z niklem lub złotem |
| Odporność kontaktowa | Maksymalnie 3 ohmy. |
| Odporność na izolację | 5M ohm min. |
| Temperatura pracy | -30°C ~ +100°C |
| Badania | 100% otwarte, krótkie i niewykryte przewody |
| Gwarancja | 1 rok |
Wyjście (diagram okablowania)
Ogólnie rzecz biorąc, wykres (diagram okablowania) może być następujący.
Ramię kablowe pomiędzy męskim złączem RP1226 a kobiecym złączem RP1226 jest w pełni podłączone.
Cztery szpilki kobiecego złącza OBD2 są podłączone.W ramieniu kabla pomiędzy męskim złączem RP1226 a kobiecym złączem OBD2 znajdują się 4 przewody 20AWG.
| RP1226 mężczyzna | RP1226 kobieta | Sygnał | OBD2 kobieta |
| 8 | 8 | Powierzchnia | 4 lub 5 |
| 1 | 1 | Pojemność akumulatora | 16 |
| 2 | 2 | J1939, S-CAN wysoki | 6 |
| 9 | 9 | J1939,S-CAN niski | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Czasami...wyciąg (diagram okablowania) możeTak samo jak poniżej.
Ramię kablowe pomiędzy męskim złączem RP1226 a kobiecym złączem RP1226 jest w pełni podłączone.
6 pinów kobiecego złącza OBD2 jest podłączonych.W ramieniu kablu pomiędzy męskim złączem RP1226 a kobiecym złączem OBD2 znajduje się 6 przewodów 20AWG.
| RP1226 mężczyzna | RP1226 kobieta | Sygnał | OBD2 kobieta |
| 8 | 8 | Powierzchnia | 4 lub 5 |
| 1 | 1 | Akumulator | 16 |
| 2 | 2 | J1939, S-CAN wysoki | 6 |
| 9 | 9 | J1939,S-CAN niski | 14 |
| 6 | 6 | J1708, CAN wysoki | 12 |
| 13 | 13 | J1708, CAN niski | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
Pinout (diagram okablowania)można również dostosować według potrzeb klientów.
Zastosowanie
Według TMC (Rada ds. Technologii i konserwacji ATA) Zalecana praktyka RP1226 Standaryzacja komunikatów, niektóre ciężarówki ciężkie z 2019 r. i nowsze, takie jak Kenworth, Peterbilt, Volvo,Mack i Freightliner w Ameryce Północnej są wyposażone w łącznik akcesoriów w kabinie po stronie kierowcy za deską rozdzielcząWłaściciel ciężarówki może sprawdzić podręcznik budowniczy, aby uzyskać więcej informacji.
Do tego złącza akcesoriów RP1226 należy podłączyć urządzenia ELD (Electronic Logging Devices), urządzenia telematyczne lub inne urządzenia przeznaczone do sprzedaży wtórnej wymagające danych z J1939, CAN lub J1708.połączenia mogą nie być gwarantowane.
Jeśli masz urządzenie z 16-piniowym portem OBD2 i chcesz podłączyć je do ciężarówki wyposażonej w 14-piniowy złącze akcesoriów RP1226, potrzebny jest ten kabel.
W ciężarówce jest tylko jeden łącznik akcesoriów RP1226.ten kabel splitter Y jest dobrym wyborem.
