Szczegóły Produktu:
Zapłata:
|
| Złącze męskie RP1226: | odpowiednik Aptiv 54201416 | Drut: | 20AWG, czysta miedź |
|---|---|---|---|
| Gniazdo żeńskie J1939: | odpowiednik Deutsch HD10-9-1939P | Rodzaj wtyku żeńskiego J1939: | Typ 1 |
| Testowanie: | Testy w 100% otwarte, krótkie i chybione | Kołki lub zaciski: | miedź z niklowaniem lub złoceniem |
| Podkreślić: | Kabel RP1226,rp1226 do obd2,14 pin rp1226 męski do obd2 |
||

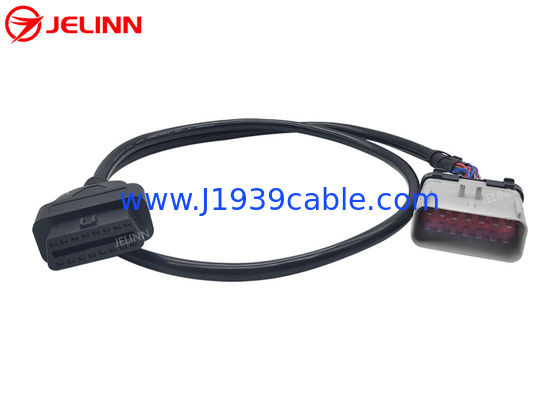

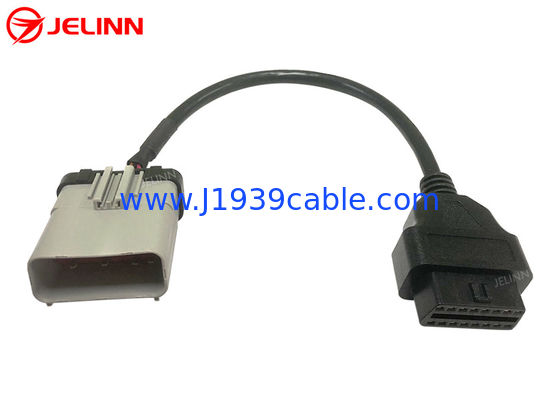

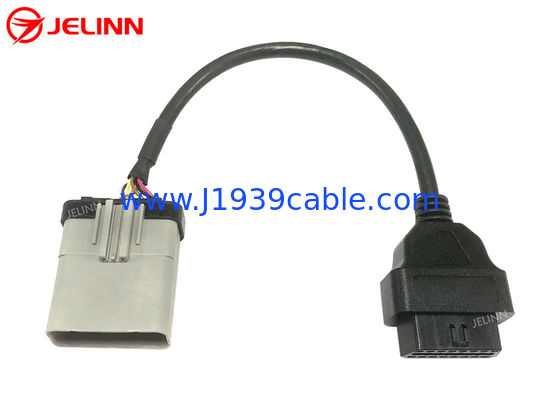

14 Pin RP1226 Kabel męski do OBD2 J1962 Kobiecy dla ciężarówek ciężkich 2019 i nowszych
w Ameryce Północnej
Specyfikacja
| RP1226 łącznik męski | równowartość Aptiv 54201416 |
| 9-przycisk J1939 łącznik kobiecy | ekwiwalent niemieckiego HD10-9-1939P |
| Rodzaj 9-pionowej wtyczki J1939 | Rodzaj 1 |
| Kolor wtyczki 9-pin J1939 | Czarne |
| Włókna | 20AWG, miedź czysta |
| Materiał męskiego złącza RP1226 | PA66 + włókno szklane |
| Materiał9-pinJ1939 kobieca wtyczka | PA66 + włókno szklane |
| Wyjście (diagram okablowania) | niestandardowe |
| Długość kabla | niestandardowe |
| Włókiennicze lub końcówki | miedzi z niklem lub złotem |
| Odporność kontaktowa | Maksymalnie 3 ohmy. |
| Odporność na izolację | 5M ohm min. |
| Temperatura pracy | -25°C ~ +85°C |
| Badania | 100% otwarte, krótkie i błędne badanie przewodów |
| Napięcie badawcze | DC300V 5M ohm/10ms |
| Gwarancja | 1 rok |
Wyjście (diagram okablowania)
Ogólnie rzecz biorąc, wykres (diagram okablowania) może być następujący.
Każdy z łączników ma 4 szpilki, a w kablu 4 przewody 20AWG.
| RP1226 mężczyzna | Sygnał | 9-Pin J1939 żeńska |
| 8 | Powierzchnia | A |
| 1 | Pojemność akumulatora | B |
| 2 | J1939, S-CAN wysoki | C |
| 9 | J1939,S-CAN niski | D |
Czasami...wyciąg (diagram okablowania) możeTak samo jak poniżej.
Każdy z złączy ma sześć szpilów, a w kablu sześć przewodów 20AWG.
| RP1226 mężczyzna | Sygnał | 9-Pin J1939 żeńska |
| 8 | Powierzchnia | A |
| 1 | Akumulator | B |
| 2 | J1939, S-CAN wysoki | C |
| 9 | J1939,S-CAN niski | D |
| 6 | J1708, CAN wysoki | F |
| 13 | J1708, CAN niski | G |
Pinout (diagram okablowania)można również dostosować według potrzeb klientów.
Zastosowanie
Według TMC (Rada ds. Technologii i konserwacji ATA) Zalecana praktyka RP1226 Standaryzacja komunikatów, niektóre ciężarówki ciężkie z 2019 r. i nowsze, takie jak Kenworth, Peterbilt, Volvo,Mack i Freightliner w Ameryce Północnej są wyposażone w łącznik akcesoriów w kabinie po stronie kierowcy za deską rozdzielcząWłaściciel ciężarówki może sprawdzić podręcznik budowniczy, aby uzyskać więcej informacji.
Do tego złącza akcesoriów RP1226 należy podłączyć urządzenia ELD (Electronic Logging Devices), urządzenia telematyczne lub inne urządzenia przeznaczone do sprzedaży wtórnej wymagające danych z J1939, CAN lub J1708.połączenia mogą nie być gwarantowane.
Jeżeli urządzenie posiadające 9-pin J1939 jest potrzebne do podłączenia do ciężarówki wyposażonej w 14-pin RP1226 Accessory Connector, potrzebny jest ten kabel.
