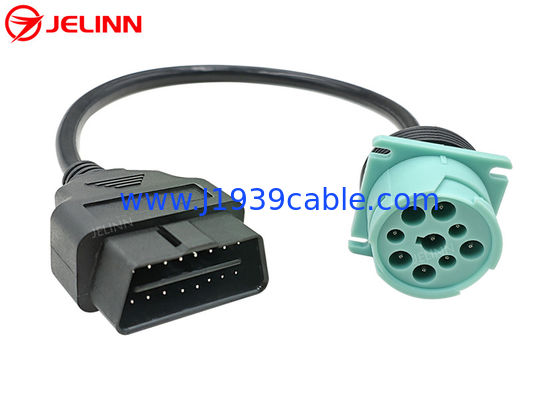

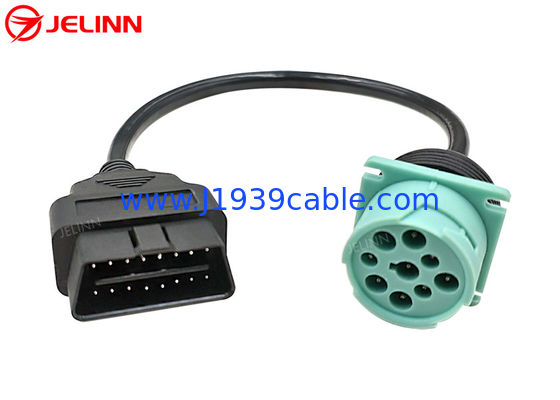

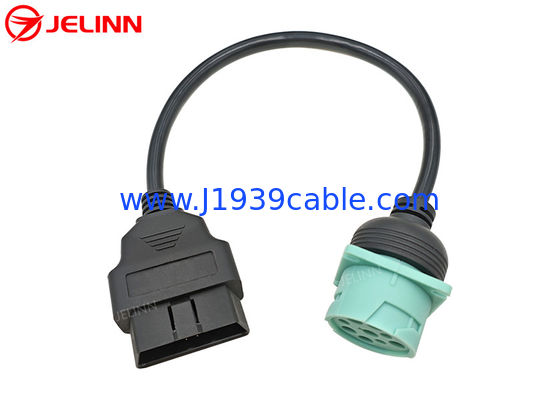

Zielony Deutsch 9 Pin J1939 Męski na J1962 OBD2 OBDII 16 Pin Męski kabel

Zielony Deutsch 9 Pin J1939 Męski na J1962 OBD2 OBDII 16 Pin Męski kabel

Green Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable
Green Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable Green Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable

Duży Obraz :  Zielony Deutsch 9 Pin J1939 Męski na J1962 OBD2 OBDII 16 Pin Męski kabel Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: OEM
Orzecznictwo: RoHS
Numer modelu: J1939
Zapłata:
Minimalne zamówienie: 100 SZT.
Cena: Please email us for prices
Szczegóły pakowania: Torby PE, a następnie kartony
Czas dostawy: 3-30 dni roboczych
Zasady płatności: T / T, Payoneer, Western Union, PayPal, L / C
Możliwość Supply: 50 000 SZTUK miesięcznie
Szczegółowy opis produktu
Drut: 20AWG, czysta miedź Przypisanie lub przypięcie pinów: dostosowane
J1939 męski pojemnik: odpowiednik niemieckiego HD10-9-1939P-P080 Typ wtyczki męskiej J1939: Wpisz 2
Testowanie: Testowanie w 100% otwartych, krótkich i błędnych przewodów Testowanie napięcia: DC300V 5M omów/10ms
High Light:

9 pin do OBDII

,

J1939 męski do OBD2 męski

,

9 pin deutsch J1939 męski do męskiego kabla obd

Zielony Deutsch 9 Pin J1939 Męski na J1962 OBD2 OBDII 16 Pin Męski kabel


Specyfikacja

Złącze męskie 9-stykowe J1939 odpowiednik Deutsch HD10-9-1939P-P080
Typ 9-pinowej wtyczki męskiej J1939 Typ 2
Kolor 9-pinowej wtyczki męskiej J1939 Zielony
Drut 20AWG, czysta miedź
Materiał 9- pinowej wtyczki męskiej J1939 PA66 + włókno szklane
Materiał męskiej wtyczki OBD2 PA66
Przyporządkowanie pinów lub pin out dostosowane
Długość kabla dostosowane
Kołki lub zaciski miedź, niklowana lub pozłacana
Odporność na kontakt 3 omy max.
Rezystancja izolacji 5M ohm min.
Temperatura pracy -25 ℃ ~ + 85 ℃
Testowanie Testy w 100% otwarte, krótkie i błędne
Napięcie testowe DC300V 5M ohm / 10ms
Gwarancja 1 rok


Wykonaliśmy plastikowe formy złączy, gniazd, wtyczek i gniazd. Do produkcji tych kabli stosuje się druty czystej miedzi o mocy 20AWG. Zawsze możemy wykonać kable o doskonałej łączności i trwałości.

Koniec męskiego złącza 9-pin J1939 Deutsch może być obtryskiwany lub nie, w zależności od potrzeb. Jeśli końce są obtryskane, kable są bardziej wytrzymałe i trwałe. Jeśli nie zostanie obrobiony, cena może być niższa, ponieważ oszczędza się surowce i koszty pracy.

Złącze męskie Deutsch 9 Pin na tym kablu jest typu 2, więc jego pin F ma mniejszą średnicę niż Pin C i Pin J.


Przyporządkowanie pinów lub pin out

Ogólnie rzecz biorąc, przyporządkowanie pinów lub pin out będzie wyglądać następująco (podłączone 4 piny):

OBD2 mężczyzna Sygnał 9-pinowy mężczyzna J1939
4 lub 5 Ziemia ZA
16 Bateria b
6 J1939, CAN-H do
14 J1939, CAN-L re


Czasami przyporządkowanie pinów lub pin out może również wyglądać następująco (6 pinów połączonych):

OBD2 mężczyzna Sygnał 9-pinowy mężczyzna J1939
4 lub 5 Ziemia ZA
16 Bateria b
6 J1939, CAN-H do
14 J1939, CAN-L re
2 J1708-H fa
10 J1708-L sol



Przyporządkowanie pinów lub pin out można również dostosować do własnych potrzeb. Jeśli nie ma potrzeby podłączania większej liczby pinów, zalecamy podłączenie niezbędnych pinów. Jeśli podłączonych zostanie więcej pinów, cena kabla będzie wyższa, ponieważ koszty surowców i pracy będą wyższe.


Podanie

Ten kabel połączy urządzenia 8 lub 9-pinowe typu 2, takie jak ELD (Electronic Logging Devices), z portem diagnostycznym OBD2 16 Pin znajdującym się w ciężarówkach Volvo i Mack po 2013 roku, które mają 16-pinowy port OBD-II w desce rozdzielczej.

Jeśli masz urządzenie przeznaczone do podłączenia do okrągłych zielonych 9-pinowych portów diagnostycznych w ciężkich samochodach ciężarowych, ten kabel będzie działał, aby podłączyć to urządzenie do 16-pinowego złącza typu OBD2 znalezionego w 2013 r. I nowszych ciężarówek Volvo i Mack.

Możesz podłączyć 16-pinową męską wtyczkę OBD2 tego kabla do 16-pinowego portu diagnostycznego samochodu ciężarowego. Zielony 9 pin na drugim końcu akceptuje niektóre ELD, które mają okrągłe 8 lub 9 wtyków.

Ten kabel adaptera umożliwia także narzędzie J1939 Scan Tool (skaner zaprojektowany do podłączenia do okrągłego 9-stykowego złącza J1939 w pojeździe) do użycia z pojazdem wyposażonym w J1939, który wykorzystuje standardowe złącze typu OBD2.


Wysłanie zapytania

Jeśli nie znalazłeś lub nie masz czasu na szukanie kabli, adapterów lub złączy J1939, OBD2 lub J1708 w naszej witrynie internetowej, daj nam znać, jakich kabli, adapterów lub złączy J1939, OBD2 lub J1708 potrzebujesz wysyłanie zapytania (jeśli masz zdjęcie, dołącz je w zapytaniu). Możemy również dostosować dowolne kable, adaptery lub złącza J1939, OBD2 lub J1708.
