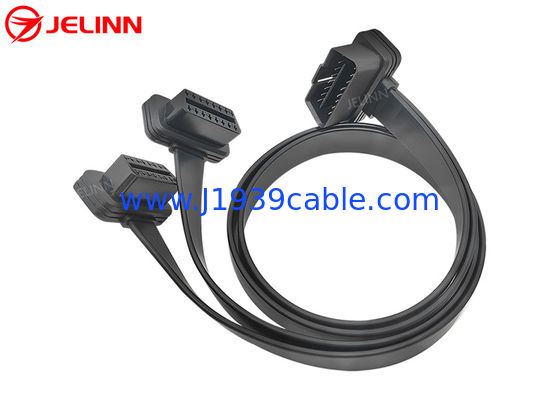

OBD2 OBDII J1962 Kątowy męski 24 V na podwójny żeński płaski kabel Y

OBD2 OBDII J1962 Kątowy męski 24 V na podwójny żeński płaski kabel Y

OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable
OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable

Duży Obraz :  OBD2 OBDII J1962 Kątowy męski 24 V na podwójny żeński płaski kabel Y Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: OEM
Orzecznictwo: RoHS
Numer modelu: OBD2 OBDII
Zapłata:
Minimalne zamówienie: 100 SZT.
Cena: Please email us for prices
Szczegóły pakowania: Torby PE, a następnie kartony
Czas dostawy: 3-30 dni roboczych
Zasady płatności: T / T, Payoneer, Western Union, PayPal, L / C
Możliwość Supply: 50 000 SZTUK miesięcznie
Szczegółowy opis produktu
Piny męskiej wtyczki OBD2: miedziane, niklowane lub pozłacane Zaciski złącza żeńskiego OBD2: miedziane, niklowane lub pozłacane
Testowanie: Testowanie w 100% otwartych, krótkich i błędnych przewodów Drut: 26AWG, czysta miedź
High Light:

Kabel OBD2 Y

,

kabel J1962 Y

,

płaski kabel rozdzielacza OBDII;

OBD2 OBDII J1962 Kątowy męski 24 V na podwójny żeński płaski kabel Y


Specyfikacja



Wtyczka męska OBD2; standardowe, 12V / 24V
Piny męskiej wtyczki OBD2 miedziane, niklowane lub pozłacane
Overmold męskiej wtyczki OBD2; smukła konstrukcja, kąt prosty 90 stopni
Złącza żeńskie OBD2 standard
Zaciski złączy żeńskich OBD2 miedziane, niklowane lub pozłacane
Overmold złącza żeńskiego OBD2 smukła konstrukcja, kąt prosty 90 stopni
Materiał części wytłoczonej PCV
Kształt kabla płaski, cienki
Drut 26AWG, czysta miedź
Materiał złączy męskich i żeńskich OBD2 PA66
Przypisanie lub przypięcie pinów dostosowane
Długość kabla dostosowane
Odporność na kontakt maks. 3 omy
Rezystancja izolacji 5M omów min.
Temperatura pracy -25℃ ~ +85℃
Testowanie Testowanie w 100% otwartych, krótkich i błędnych przewodów
Testowanie napięcia DC300V 5M omów/10ms
Gwarancja 1 rok

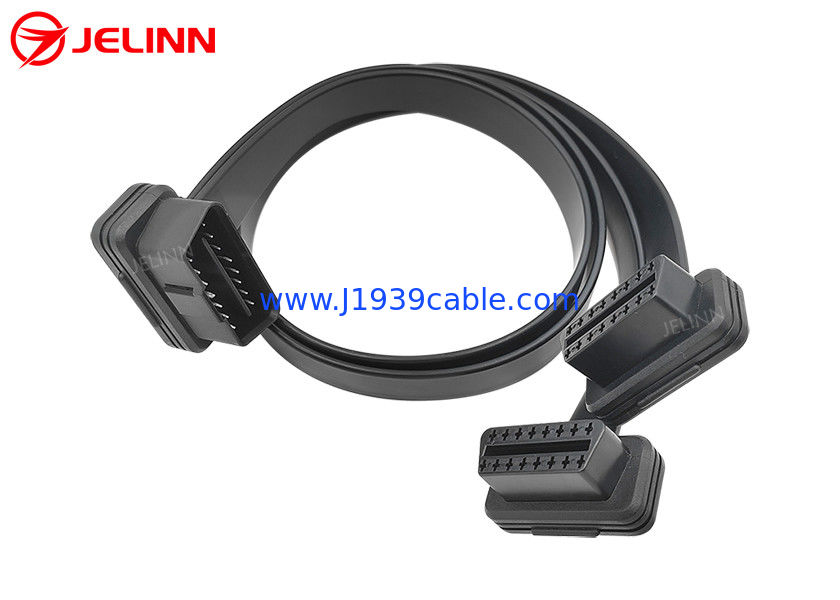

Jest to kabel Y z 3 końcami męskiej wtyczki OBD2 i dwoma złączami żeńskimi OBD2.



Pośrodku męskiej wtyczki OBD2 OBDII znajduje się szczelina na przegrodzie.Ten rodzaj męskiej wtyczki OBD2 można podłączyć do żeńskich portów OBD2 pojazdów 24V/12V.

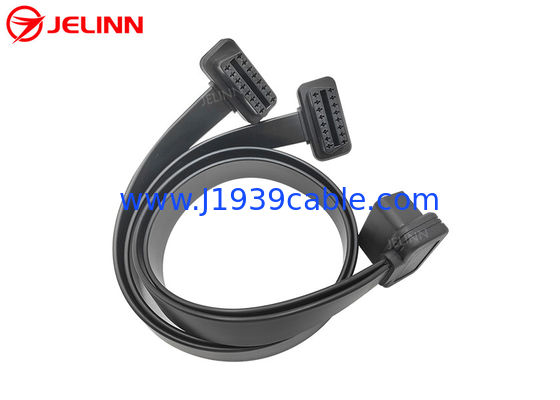

OBD2 OBDII J1962 Kątowy męski 24 V na podwójny żeński płaski kabel Y 0



Możemy wykonać różne nakładki na końcówki złączy żeńskich i męskich OBD2 OBDII.Jeśli nie podobają Ci się nakładki na końcach złączy żeńskich i męskich OBD2 OBDII, jak pokazano na zdjęciach lub chciałbyś mieć własną nakładkę z logo Twojej firmy lub masz specjalne wymagania dotyczące aplikacji, możemy i mamy możliwość zrobić dla ciebie nową nakładkę z rozsądną opłatą.Co więcej, możemy zrobić to nawet za darmo, o ile zamówienie wynosi 5000 sztuk lub więcej.

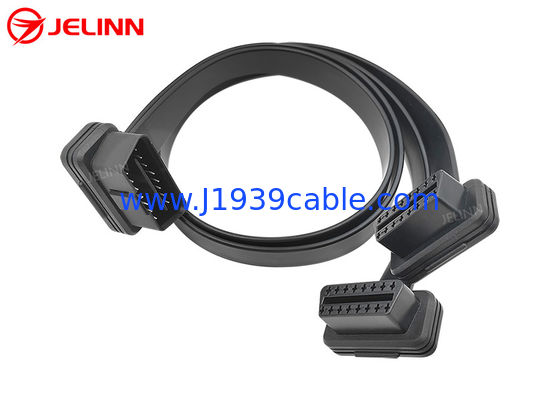

OBD2 OBDII J1962 Kątowy męski 24 V na podwójny żeński płaski kabel Y 1




Przypisanie lub przypięcie pinów

Przypisanie lub wyprowadzenie pinów może wyglądać tak:



Wtyczka męska OBD2; Złącze żeńskie OBD2 1 Złącze żeńskie OBD2 2
2 2 2
4+5 4+5 4+5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


Jeśli chodzi o ten pin, pin 4 i pin 5 złącza męskiego i żeńskiego OBD2 OBDII są połączone krótkim przewodem.Czarny przewód w obu kablach głównych jest podłączony do styku 4 lub styku 5. Jest podłączonych 9 styków, ale w obu głównych kablach jest 8 przewodów 26 AWG.

Przypisanie pinów lub wyprowadzenie pinów może również wyglądać tak:



Wtyczka męska OBD2; Złącze żeńskie OBD2 1 Złącze żeńskie OBD2 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Jeśli chodzi o to wyprowadzenie, wszystkie 16 pinów złączy męskich i żeńskich OBD2 jest okablowanych, więc w obu głównych kablach jest 16 przewodów 26AWG.

Przypisanie lub wyprowadzenie pinów można również dostosować do własnych potrzeb.Jeśli nie ma potrzeby podłączania większej liczby pinów, sugerujemy po prostu podłączenie niezbędnych pinów, których potrzebujesz, a cena może być niższa, ponieważ koszty surowców i robocizny są niższe.


Podanie

Ten kabel Y służy do połączenia telematyka, urządzenia IoV, urządzenia do zarządzania flotą, lokalizatory GPS OBD2, narzędzia do programowania OBD2 CAN, narzędzia do tuningu ECU lub narzędzia do tuningu wydajności samochodu do 16-pinowych żeńskich portów diagnostycznych OBD2.



W każdym pojeździe jest tylko jeden żeński port diagnostyczny OBD2.Jeśli chcesz podłączyć dwa urządzenia telematyczne lub IoV z męskimi portami OBD2 w pojeździe, ten kabel OBD2 OBDII męski na podwójny żeński rozdzielacz Y może w tym pomóc.Ten kabel Y dzieli oryginalny żeński port diagnostyczny OBD2.Włóż męską wtyczkę OBD2 tego kabla rozgałęźnika Y do żeńskiego portu diagnostycznego OBD2 w pojeździe.Sprawdź, czy telematyka lub urządzenia IoV mogą być kompatybilne z napięciem pojazdu (12 V lub 24 V).To jest ważne!



W niektórych samochodach żeńskie porty diagnostyczne OBD2 OBDII są zakryte pokrywkami.Jeśli chcesz podłączyć i zainstalować niektóre urządzenia telematyczne OBD2 lub IoV do żeńskich portów diagnostycznych OBD2 OBDII w tych samochodach, ten kabel jest idealny do tej aplikacji.Formowana plastikowa część wtryskowa na końcach 16-pinowych złączy żeńskich i męskich OBD2 OBDII sprawia, że ​​kabel wychodzi pod kątem prostym 90 stopni.Overmold ma smukłą konstrukcję, a kabel jest płaski i cienki.Funkcje te ułatwiają podłączenie i instalację tego rodzaju telematyki OBD2 lub urządzeń IoV do żeńskich portów diagnostycznych OBD2 OBDII w tych samochodach.Co więcej, możemy również wykonać obtrysk, który sprawia, że ​​całkowita grubość wtyczki męskiej OBD2 (mamy bardzo cienką wtyczkę męską OBD2, najcieńszą i standardową wtyczkę męską OBD2 na świecie) po obtrysku wynosi tylko 19mm.Ten męski wtyk OBD2 o średnicy 19 mm po overmoldingu można włożyć do żeńskich portów diagnostycznych OBD2 OBDII zakrytych pokrywkami w większości samochodów, w tym w Volkswagen Caddy.

Ten kabel może być również używany do podłączenia urządzeń diagnostycznych OBD2 lub skanerów lub czytniki kodów usterek (z odpowiednim oprogramowaniem).


Wysyłanie zapytania

Jeśli nie znalazłeś lub nie masz czasu na szukanie kabli, przejściówek lub złączy OBD2 OBDII, 9-Pin J1939 lub 6-Pin J1708 na naszej stronie internetowej, daj nam znać, co OBD2 OBDII, 9-Pin Kable, adaptery lub złącza J1939 lub 6-pinowe J1708, których potrzebujesz do wysyłanie zapytania(Jeśli posiadasz zdjęcie, załącz je w zapytaniu).Możemy również dostosować dla Ciebie dowolne kable, adaptery lub złącza OBD2 OBDII, 9-pinowe J1939 lub 6-pinowe J1708.
